基于芯鼎盛LED驱动芯片TX6211设计的LED升压恒流DEMO说明

来源:芯鼎盛 时间:2022-05-27

基于芯鼎盛LED驱动芯片TX6211设计的LED升压恒流DEMO说明

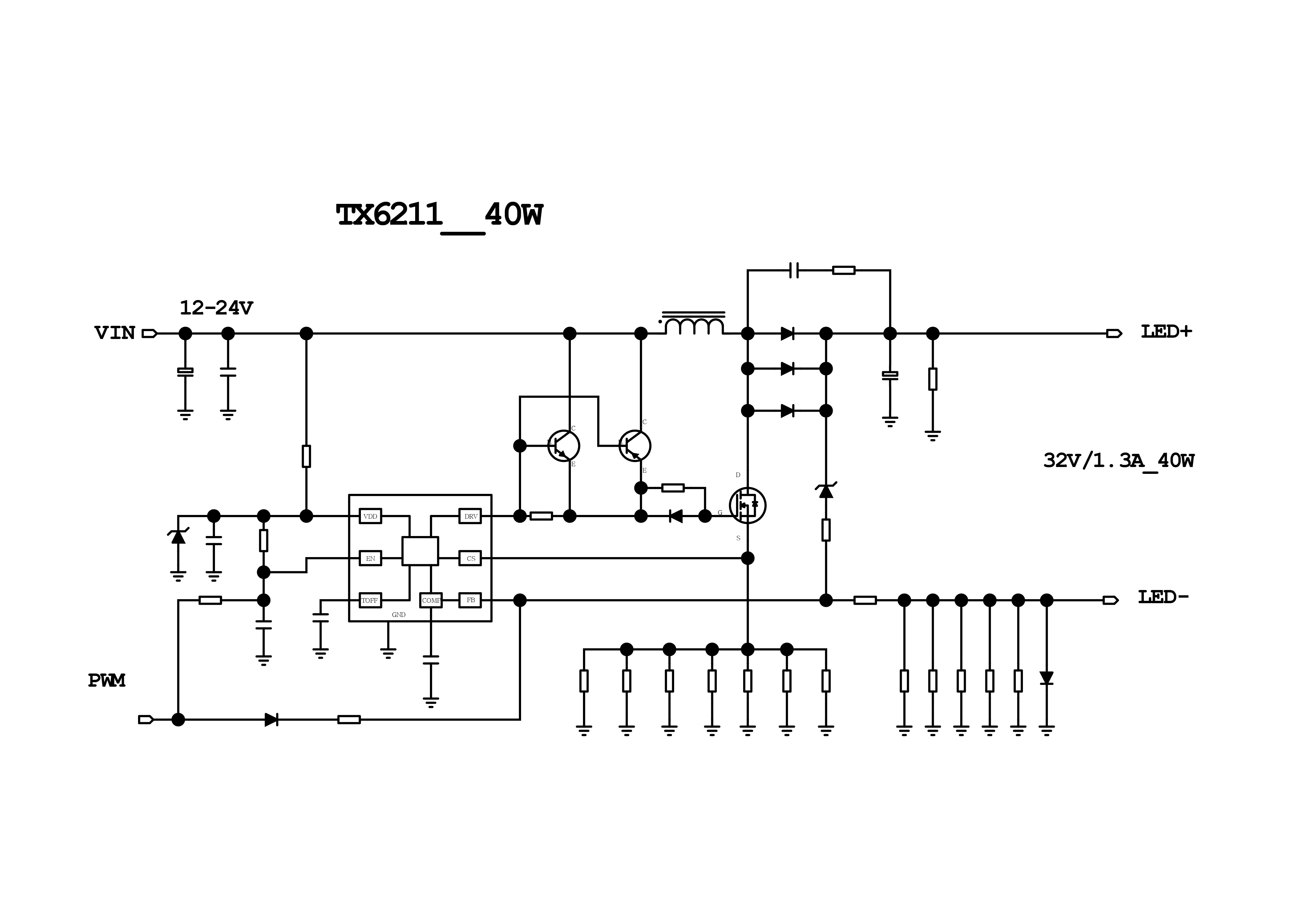

LED驱动芯片TX6211原理图

LED驱动芯片TX6211原理图



LED驱动芯片TX6211电路板

LED驱动芯片TX6211电路板

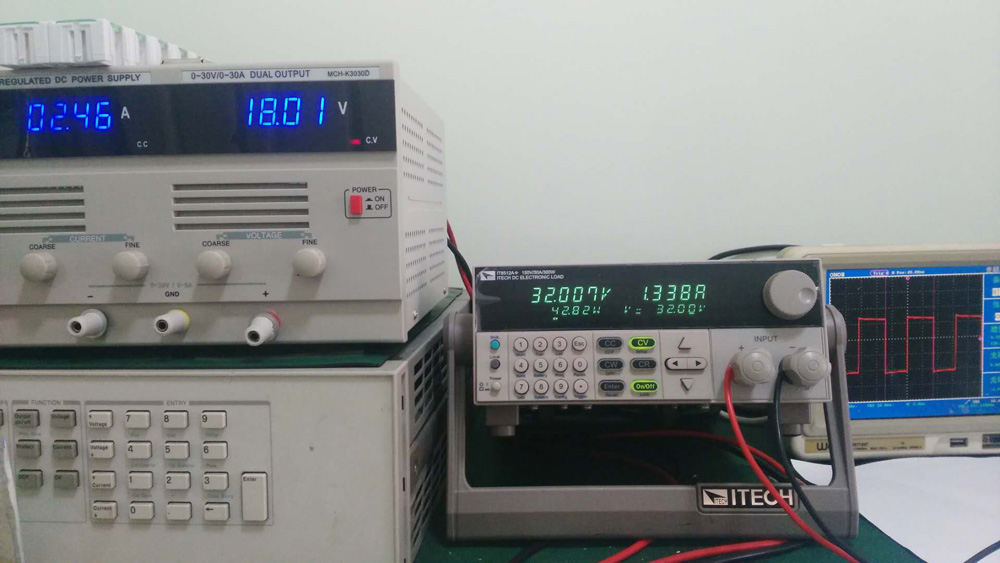

LED驱动芯片TX6211 DEMO 实测

LED驱动芯片TX6211 DEMO 实测



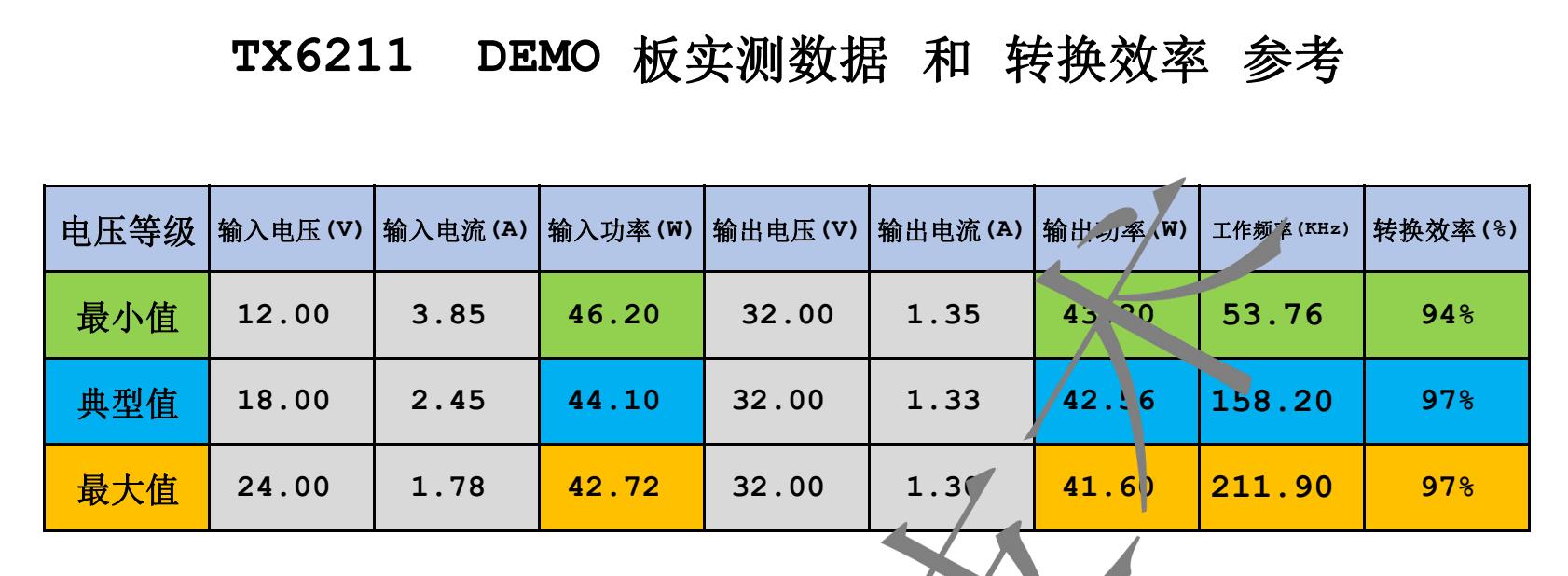

TX6211 DEMO 板实测数据和转换效率参考

TX6211 DEMO 板实测数据和转换效率参考

基本描述:
本 DEMO 为 LED驱动芯片TX6211 制作的演示板,用于 DC 输入 12-24V,输出电压32V,输出恒流 1.33A 的应用演示,最高转换效率高达 97%。
本电路固定工作频率是:53.76-211.9 KHz。输出 32V/1.33A ,输出电流可调。
