芯鼎盛LED驱动电源管理芯片TX6214设计的DC-DC升压恒流DEMO说明

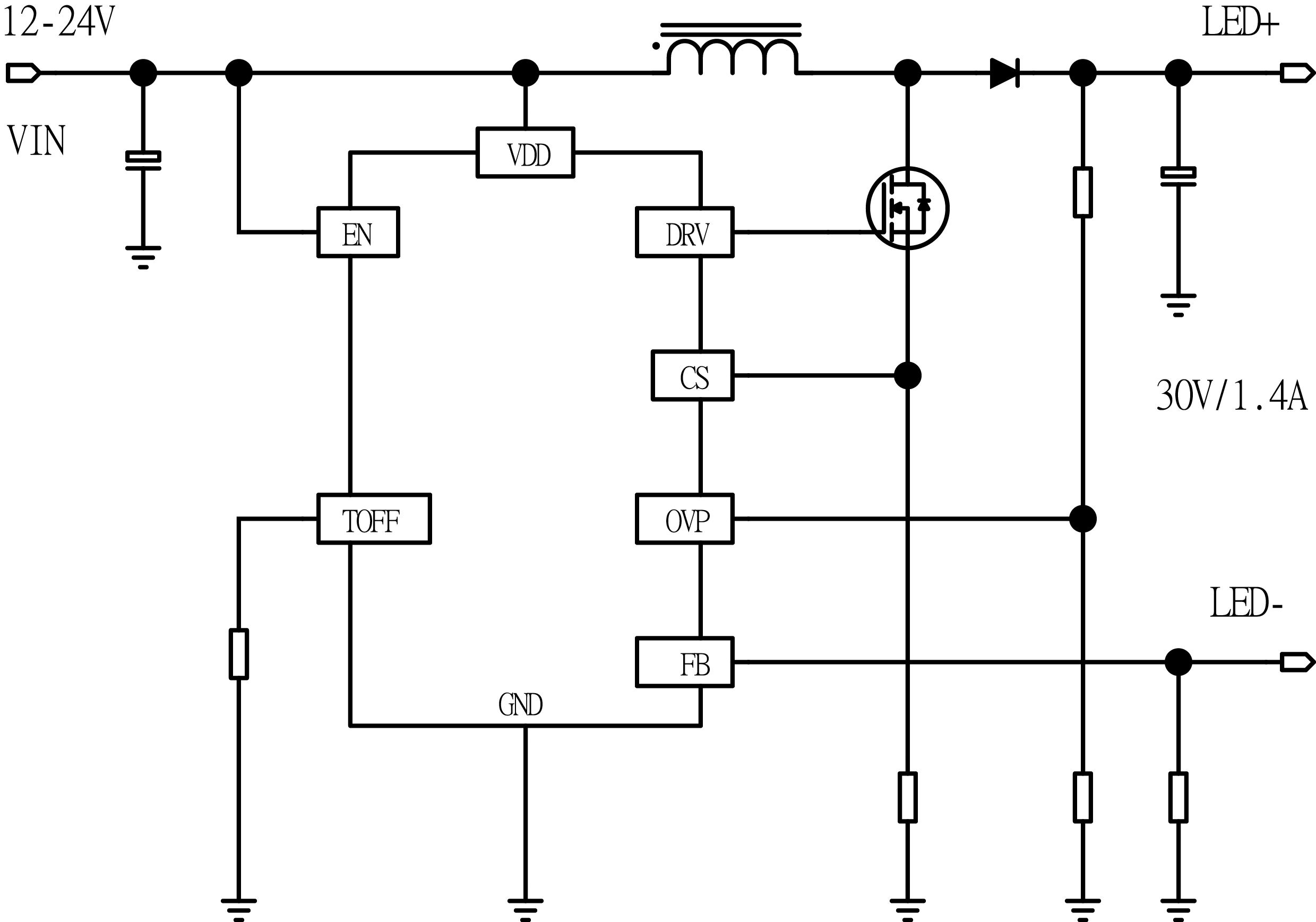

LED恒流芯片 TX6214 原理图

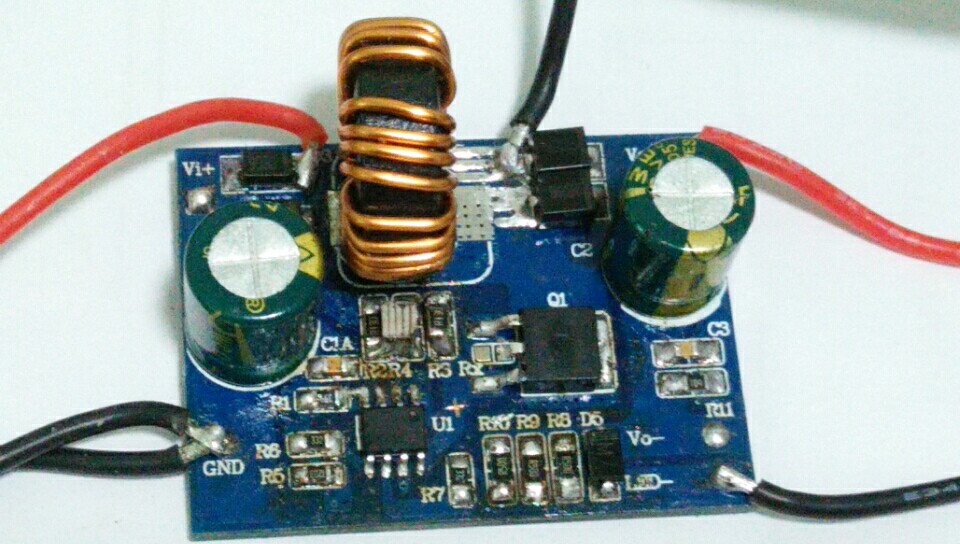

LED恒流芯片 TX6214 电路板

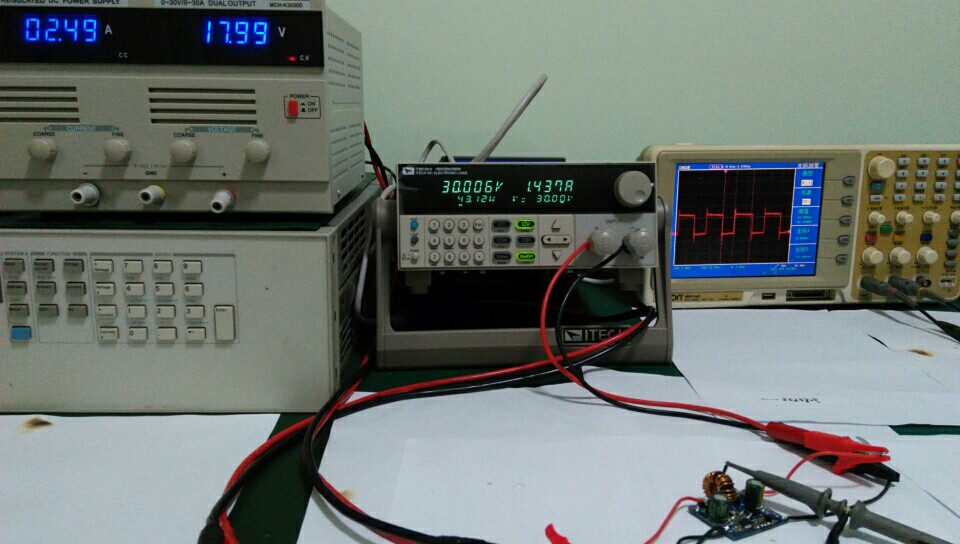

LED恒流芯片 TX6214 参数实测

TX6214 DEMO 板实测数据 和 转换效率 参考

基本描述：

    本 DEMO 为 LED恒流芯片 TX6214 制作的演示板，用于 DC 输入 12-24V，输出电压30V， 输出恒流 1.4A 的应用演示，最高转换效率高达 96%。 本电路固定工作频率是：80.6 KHz。输出 30V/1.4A ，输出电压可调。
