简述：

TX4203 系列产品是一种高效率、 低纹波、工作频率高的PFM升压DC-DC变换器芯片。

芯片仅需4个外围元件，就可以完成将低输入的电池电压升压到所需的工作电压，非常适合于普通电池应用的场合。

电路采用了高性能、低功耗的参考电压结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。

输出精度优于±2.5%，最高效率可达89%。

该芯片一共有四种封装形式： SOT-23、SOT23-5、 SOT89-3、 TO-92。 其中， SOT23-5封装内置了EN使能端。当EN使能端输入为低电平时，芯片处于关断省电状态，功耗最小。

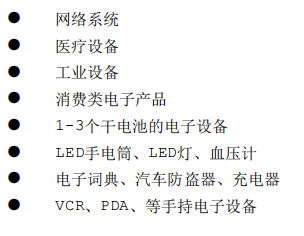

典型应用：

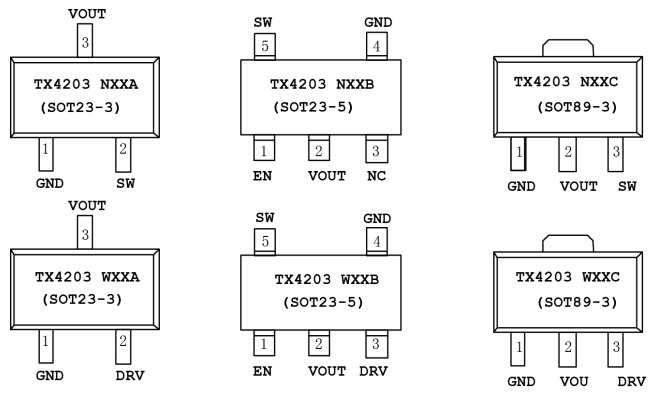

封装：

输入电压 ：2.5V

输出电压 ：3.3V

输出电流 ：300mA

静态电流 ：15uA

开关频率：> 300KHz

驱动方式：内置MOS

整流方式：同步整流

封装：

SOT-23

SOT-23-5

SOT-89

→ TX4203 规格书-2204版
