简述：

TX4120xH是一款内部集成了上、下MOS管的同步整流降压型高效率开关变换器芯片，上、下管的规格分别为36V 耐压/250 mΩ内阻，36V耐压/140mΩ内阻。

该变换器芯片可以在4.5V~36V的宽输入电压范围内输出1.2A连续电流。

内部采用了逐周期的峰值电流控制模式，使得芯片 能够实现快速动态响应的要求。

同时，TX4120xH集成了 线补，内部补偿电路，可设置的输出电流限流电路。

CC/CV控制电路，保证了输出在恒压和恒流控制之间 进行平滑的切换。

外置可编程软起动时间电路可以很好 的限制芯片启动时的输入启动冲击电流。

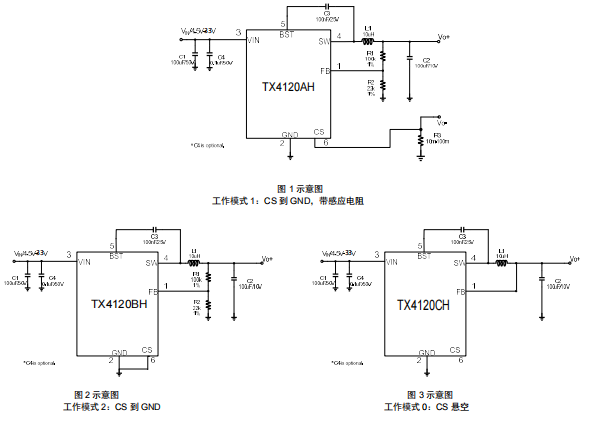

典型应用：

封装：

输入电压 ：4.5V - 36V

输出电压 ：ADJ

输出电流 ：1.5A

静态电流 ：uA

开关频率：150KHz

驱动方式：内置MOS

整流方式：同步整流

封装：ESOP-8
