开关降压恒压/NEW PRODUCT EXPRESS

产品:TX4131L /Product introduction
概述
●TX4131L 是一款外置 MOS 支持宽电压输入的开关降压型 DC-DC 控制器。
●最高输入电压可达 100V。
●芯片具有低待机功耗、低纹波、高效率、优异的母线电压调整率和负载调整率等特性。
●支持大电流输出,输出电流可高达 8A 左右。
●芯片同时支持输出恒压和输出恒流功能。
●通过设置 CS 电阻可设置输出恒流值。
●通过设置FB1、FB2引脚的分压电阻可设置输出恒压值。
●典型的开关频率 140kHz,芯 片采用固定频率的 PWM 控制方式。
●轻载时会自动降低开关频率以获得高的转换效 率。
●芯片内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提 高系统可靠性。

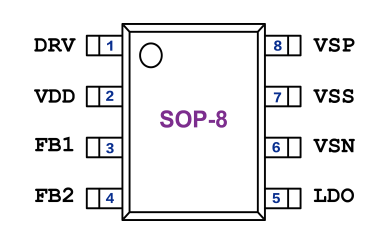

●芯片采用 SOP8 封装。
产品特点 应用领域
●输入电压:8-100V
●输出电压:5-30V
●支持12V/8A、5V/3A
●工作频率:140KHz
●转换效率:高达96%
●支持输出 CC/CV
●内置过温保护
●内置软启动
●内置输出短路保护

应用领域
●车充、电池充电
●恒压源
●电动汽车、电动自行车、电瓶车
●扭扭车、卡车

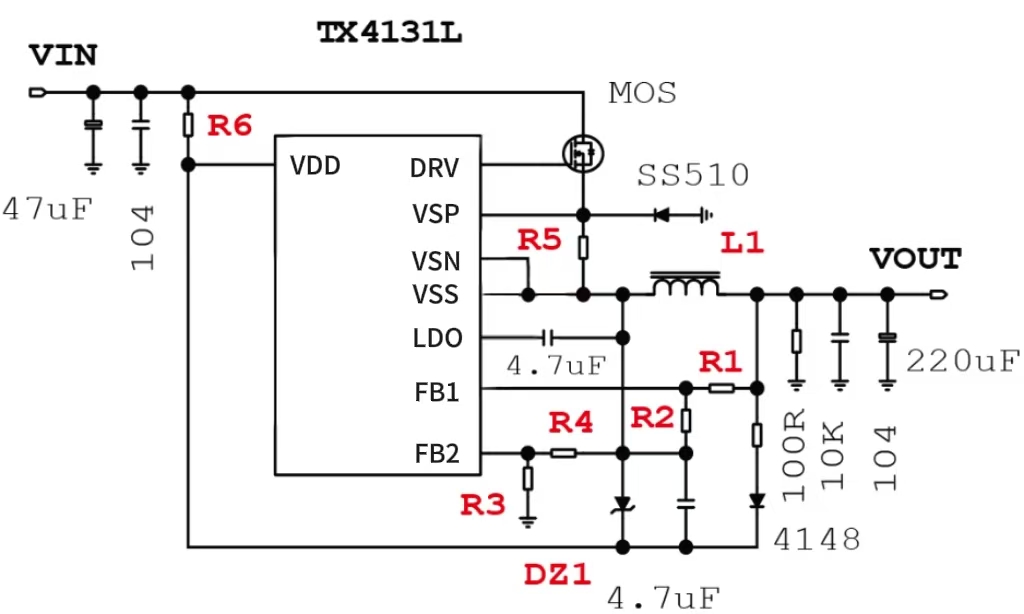

TX4131L DEMO板 应用原理图:

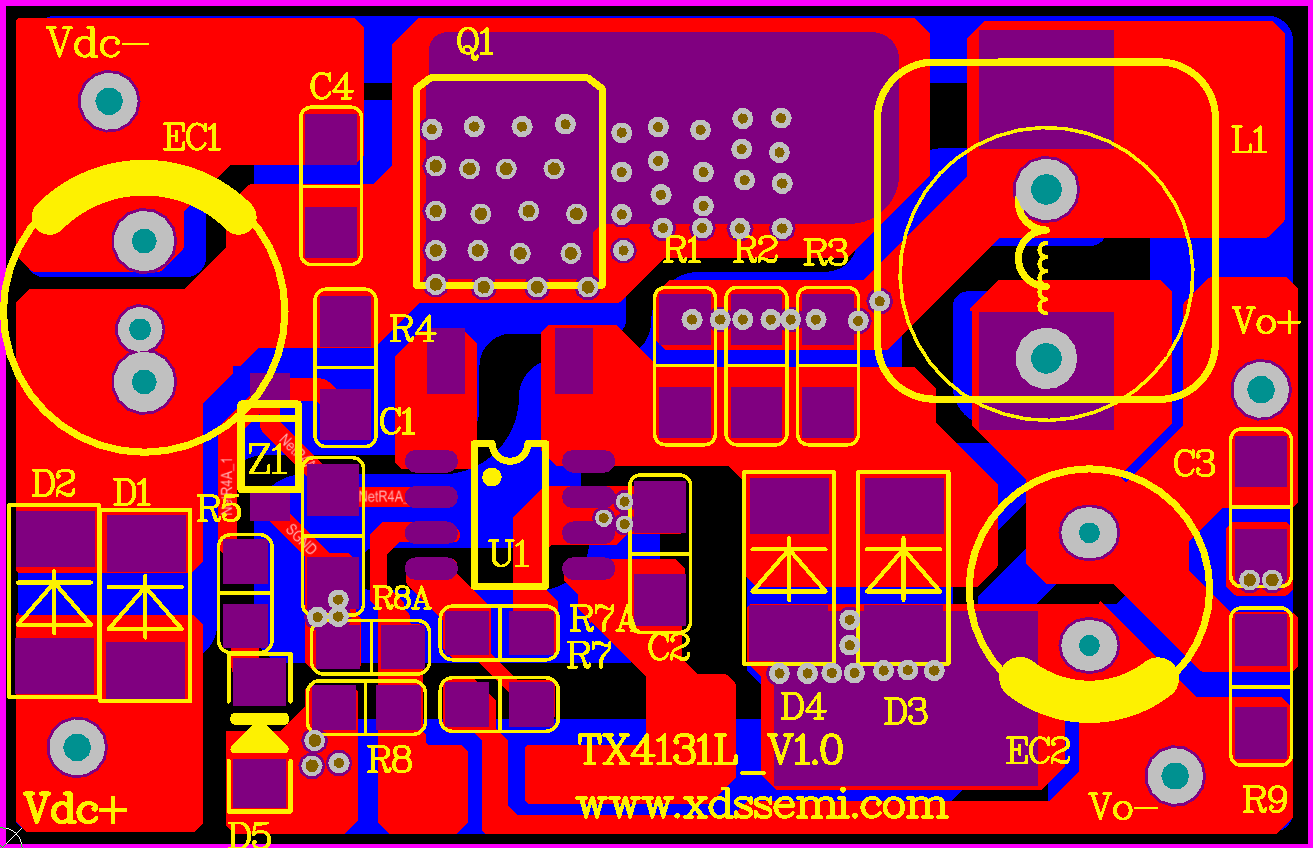

TX4131L DEMO板 PCB图:

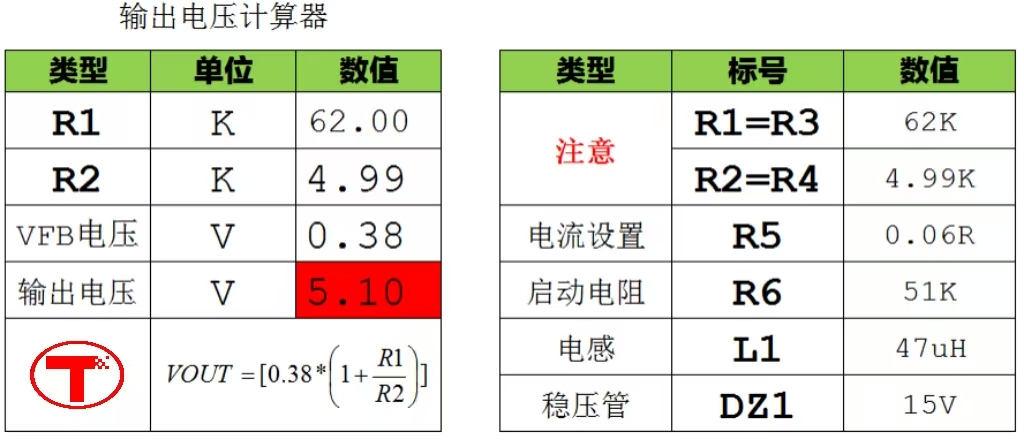

TX4131L 输出电压计算器:
