TX6121 是一款大功率开关降压型 LED 恒流驱动芯片

TX6121 是一款高效率、高精度的降压型大功率 LED 恒流驱动控制器芯片。
芯片采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。
在 DIM 端加 PWM信号，可以进行 LED灯调光。DIM 端同时支持线性调光。
芯片内部集成了 VDD 稳压管以及过温保护电路，减少外围元件并提高系统可靠性。
芯片采用 SOT23-6封装。



TX6121 是一款大功率开关降压型 LED 恒流驱动芯片
输入电压：12-80V
输出电压：9V
输出电流：4A
工作频率：最大1MHz
转换效率：93%
芯片封装：SOT23-6

TX6121 是一款大功率开关降压型 LED 恒流驱动芯片
自行车、电动车、摩托车
手电筒
LED照明
LED背光

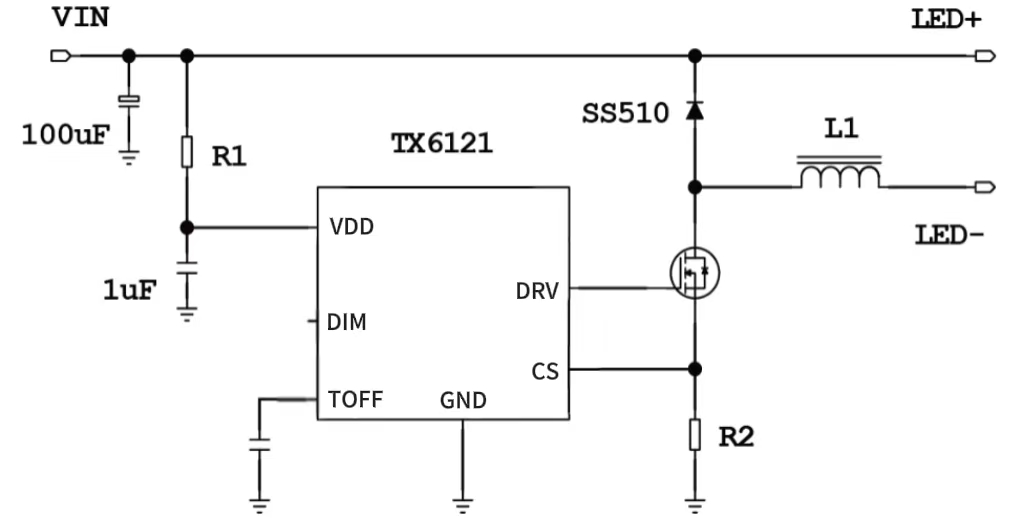

TX6121 DEMO板 应用原理图

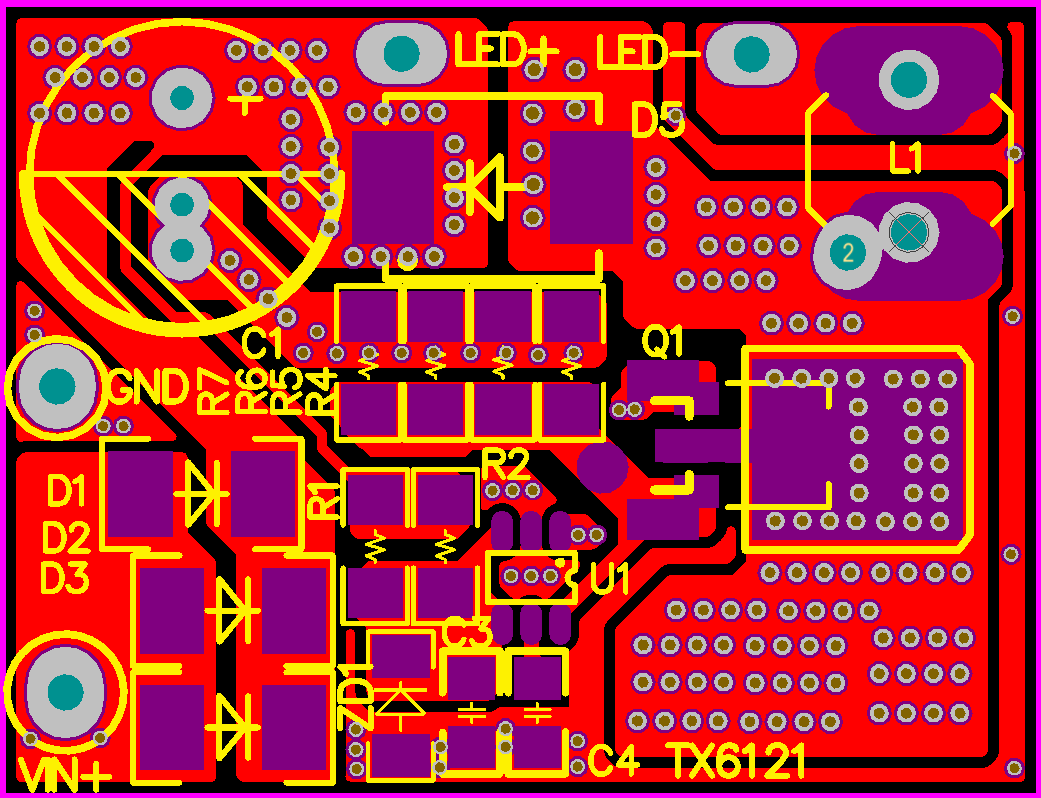

TX6121 DEMO板 PCB图

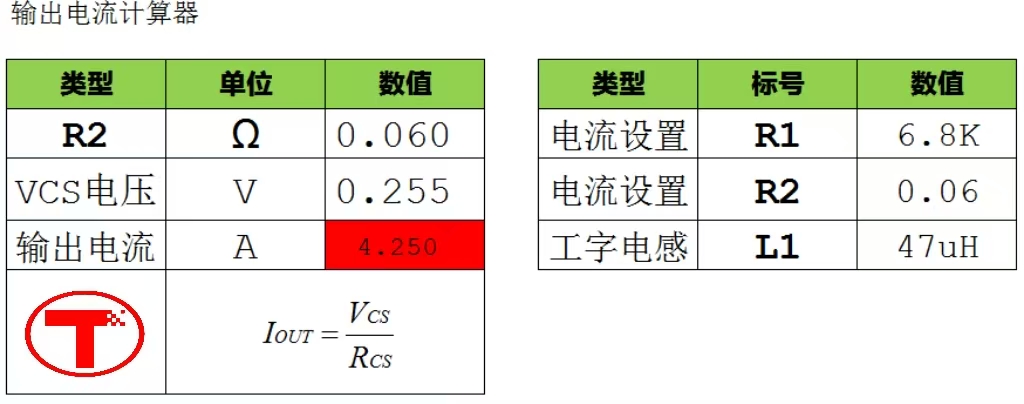

TX6121 输出电流计算器
