提供卓越电源管理芯片方案，提供整体解决方案

在现代电子设备日益追求高效能与小型化设计的背景下，电源管理技术扮演着不可或缺的角色。作为这一领域的创新者，我们自豪地向您介绍我们的旗舰产品之一——TX4113高效率2A同步整流降压转换驱动芯片。这款芯片专为满足宽输入电压范围（4.5V 至 16V）的应用需求而设计，它不仅提供了先进的特性以确保最佳性能和可靠性，还显著提高了效率，并支持广泛的应用领域。

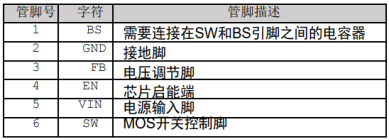

芯片封装及管脚定义

芯片概述

TX4113 是一款高效率的同步整流 PWM 降压 DC-DC 转换器，适用于需要2A连续输出电流的应用。该转换器能在较宽的负载范围内实现高效率运行，并且内置了PWM控制和PFM模式切换控制，允许使用微小、低姿态的电感器和陶瓷电容，从而适用于紧凑型解决方案。此外，TX4113

拥有出色的线路和负载瞬态响应能力，并集成了内部补偿，使得外部元件数量减少到最少，简化了设计过程。

应用原理解析

TX4113采用了斜率补偿电流模式控制，以及具有软启动功能来防止启动期间的过冲现象。它还包含了打嗝模式的过流保护机制，当检测到过流情况时，会周期性地重启以保护系统不受损害。同时，在轻载条件下，TX4113能够自动切换至PFM模式以维持高效率。

典型应用图：

注意事项

* 对于大多数应用，建议使 用4.7μH至22μH电感，其额定直流电流至 少比最大负载电流高25％。 为获得最高 效率，电感器直流电阻应小于15mΩ。

* 设置输出电压 外部电阻分压器用于设置输出电压（参见 第1页的典型应用）。 反馈电阻R1还通过内 部补偿电容设置反馈环路带宽。 选择R1约 为100kΩ，以获得最佳瞬态响应。 然后给 出R2：

* EN 脚：使能输入端，高于特定阈值可激活器件工作；低于此阈值则关闭器件，静态电流将降到极低水平。

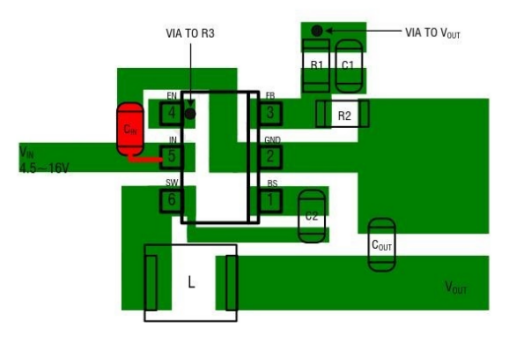

注：PCB布局建议

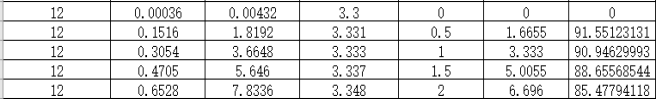

测试数据

SW波形                        打嗝保护

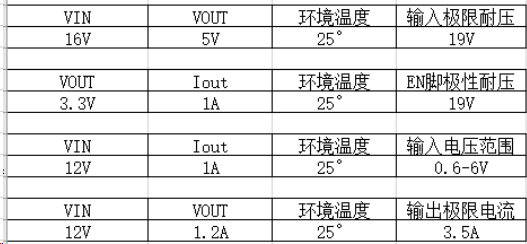

输入极限耐压

结语：

综上所述，TX4113 不仅代表了我们在电源管理解决方案上的最新成就，也是对效率和紧凑设计不懈追求的结果。通过提供卓越的负载循环能力和极低的静态电流表现，TX4113 成为了分布式电源系统、数字机顶盒、平板电视和监视器、无线和DSL调制解调器、笔记本电脑等便携式电子产品理想的选择。我们相信，TX4113 将成为您下一个项目中实现高效能与小尺寸完美结合的关键组件。
