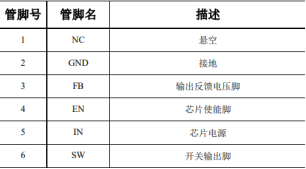

## 芯片封装及管脚定义

## 芯片概述

TX4137是一款峰值0.6A输出的单片降压转换器，集成0.9Ω MOSFET，支持5.5-60V宽输入范围。采用500kHz固定频率PWM电流模控制，效率高达90%，轻载时保持优异稳定性。内置0.6ms软启动、逐周期限流（1.25A典型值）及热关断（165℃触发），静态功耗仅0.8mA（EN使能时），是空间受限高压应用的理想选择。

## 应用原理解析

TX4137采用峰值电流模控制技术：通过FB引脚检测输出电压（VOUT=0.812V×(1+R1/R2)动态调整PWM占空比（最高95%）；工作循环中，CLK上升沿开启内部MOSFET，当电感电流达到误差放大器（EA）设定值时关断功率管，续流由外部肖特基二极管完成；同时集成三重保护机制——逐周期限流在峰值电流＞1.25A时立即关断，热关断于结温＞165℃强制停机（20℃迟滞恢复），欠压锁定在输入＜5.5V时关闭系统，确保全工况安全运行。

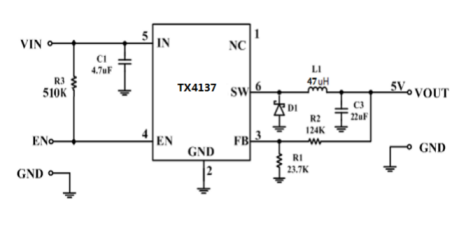

## 典型应用图：

## 注意事项

*  反馈电阻配置：按 R1=R2×(VOUT/0.812V−1) 计算（例：3.3V输出需R1=40.2kΩ, R2=124kΩ）；

*  电感选型：直流电流≥负载电流125%，DCR＜200mΩ（典型值33μH）；

*  电容要求：输入电容≥4.7μF陶瓷电容（高压应用并联电解电容），输出电容≥22μF低ESR陶瓷电容；

*  布局关键：功率环路（CIN→MOS→二极管）路径最短化、FB走线远离SW引脚、GND、IN、SW使用大面积铜箔散热；

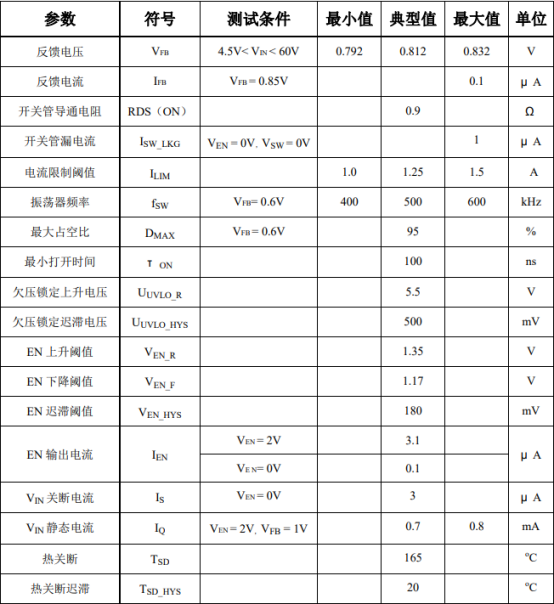

注：电气特性

结语：
