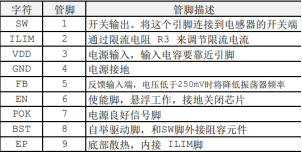

## 芯片封装及管脚定义

## 芯片概述

TX4138是一款支持4A连续输出的开关降压转换器，集成超低阻值32mΩ MOSFET，在4.5-60V宽输入范围下提供高达93%的转换效率。采用200kHz固定频率峰值电流模控制，支持0.8-40V宽输出电压调节。内置逐周期限流（通过ILIM脚电阻设置）、热关断（160℃触发）及短路保护，静态功耗仅0.7mA（EN使能时），是工业级大电流应用的理想选择。

## 应用原理解析

TX4138 采用峰值电流模控制技术，通过恒压控制的 FB 引脚检测输出电压，利用 VOUT = 0.805V×（1 + R2/R1）的公式动态调整 PWM 占空比；其工作循环为 200kHz 时钟上升沿开启 MOSFET，当电感电流达到 EA 设定值（叠加斜波补偿）时关断，随后经外部肖特基二极管续流。在保护机制方面，可经 ILIM 脚电阻设定峰值电流，如 15mΩ 对应 4A，结温超过 160℃时会强制停机，且当 FB 电压低于 0.25V 时会自动降频至 70kHz。

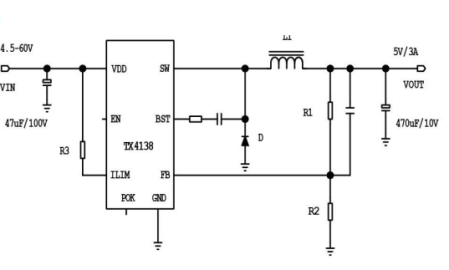

## 典型应用图：

## 注意事项

*  限流电阻配置：按输出需求选择R_ILIM（4A输出需15mΩ）；

*  电感选型：33-100μH，DCR＜50mΩ，额定电流≥负载电流130%；

*  电容要求：输入电容-47-100μF电解电容（抑制浪涌电流），输出电容-220μF电解电容（保持低纹波），补偿电容-FB-OUT间并联22-47pF陶瓷电容优化环路；

*  POK功能：FB电压达90%设定值时输出高电平（开漏输出），可驱动后续级联电路或系统指示灯；

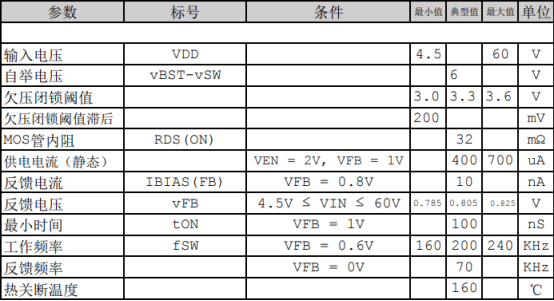

注：电气特性

结语：

TX4138凭借60V耐压能力、4A大电流输出及32mΩ超低MOS内阻，为工业电源、快充设备等高要求场景提供强力支持。其可编程限流功能精准控制输出能力，POK电源监测增强系统智能化，配合ESOP-8封装优化散热性能，助力客户在高功率密度设计中实现效率与可靠性的完美平衡。
