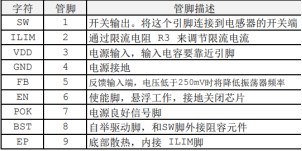

## 芯片封装及管脚定义

## 芯片概述

TX4139是一款支持75V超高压输入的2A降压转换器，集成130mΩ MOSFET，在4.5-75V宽输入范围下提供高达91%转换效率。采用200kHz固定频率峰值电流模控制，支持0.8-50V宽输出电压调节。内置可编程限流（ILIM脚控制）、热关断（160℃触发）及频率折返（FB<0.25V时降频至70kHz），静态功耗仅0.4mA（EN使能时），是高压工业应用的理想选择。

## 应用原理解析

TX4139 采用峰值电流模控制技术，恒压控制时，通过 FB 引脚检测输出电压，其输出电压 VOUT=0.805V×（1+ R1/R2），依据输出电压情况动态调整 PWM 占空比；其工作循环为在 200kHz 时钟上升沿开启 MOSFET，当叠加斜波补偿的电流检测信号超过 EA 输出时关断 MOSFET。它还具有多种保护机制，可调限流可通过 ILIM 脚电阻设定峰值电流，当结温超过 160℃时会进行热关断强制停机，而且具备智能频率管理功能，能在轻载时自动降频以优化效率。

## 典型应用图：

## 注意事项

*  电感选型：33-100μH，DCR＜50mΩ，额定电流≥负载电流130%；

*  电容要求：输入电容-47-100μF电解电容（抑制75V输入浪涌），输出电容-220μF电解电容（维持低纹波），补偿电容-FB-OUT间并联22-47pF陶瓷电容优化环路；

*  POK功能：FB电压达设定值90%时输出有效信号（开漏输出），可驱动后续电路或驱动系统指示灯；

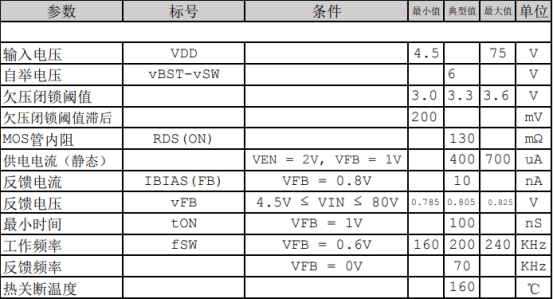

注：电气特性

结语：

TX4139凭借75V业界领先耐压能力、宽范围可调输出及多重智能保护，为医疗设备、工业网络等高可靠性场景提供强大支持。其频率折返机制显著优化轻载效率，POK电源监控提升系统智能化水平，配合ESOP-8封装强化散热性能，助力客户在严苛环境下实现高效稳定的电源管理。
