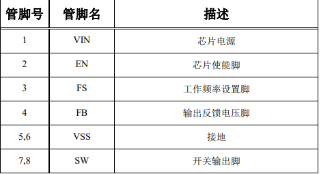

## 芯片封装及管脚定义

## 芯片概述

TX4143是一款支持2.5A峰值输出的同步降压转换器，集成高效40V/3A MOSFET。在6-40V宽输入范围下提供高达93%转换效率，通过FS脚外接电阻可实现140-500kHz开关频率调节（悬空时默认140kHz）。内置0.6ms软启动、热关断（165℃触发）及逐周期限流（4.2A阈值），静态电流仅0.15mA（EN使能时），是工业电源与车载设备的理想选择。

## 应用原理解析

TX4143运用峰值电流模控制技术，经FB引脚检测输出电压，依公式V OUT=0.82V×(1+R₁/R₂)计算并动态调节PWM占空比（上限95%）；时钟上升沿触发MOSFET开启，当叠加斜波补偿的电流检测信号超EA输出时关断；可通过FS脚电阻设定开关频率（R FS=140/(f SW−140) MΩ）。设有多重保护机制，含逐周期限流（峰值电流＞4.2A时关断）、热关断（结温＞165℃强制停机，20℃迟滞恢复）及欠压锁定（输入＜5.5V关闭，700mV迟滞）。

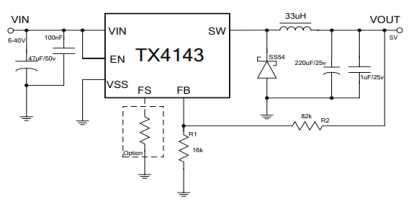

## 典型应用图：

## 注意事项

*  频率设置：通过FS脚电阻调节开关频率（例：470kΩ对应450kHz）；

*  电感选型：按电感公式计算，额定电流≥负载电流125%；

*  电容配置：输入-47μF电解电容 + 100nF陶瓷电容（紧靠VIN引脚），输出-220μF低ESR电解电容（并联陶瓷电容降纹波）；

*  布局关键：功率环路（输入电容→MOS→二极管）路径最短化，VIN脚100nF电容需贴近芯片，SW走线远离FB反馈网络；

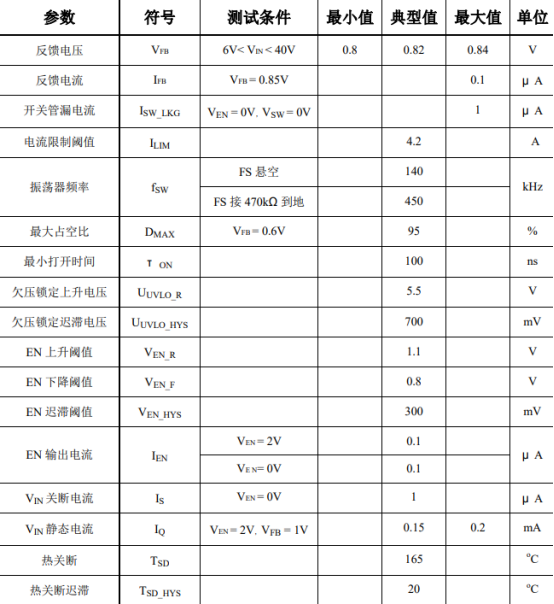

注：电气特性

（工作条件：TA = 25℃，VIN = 12V，除非另有说明）

结语：

TX4143凭借可编程开关频率、40V耐压能力及93%高转换效率，为工业电源、车载充电器等场景提供极致灵活的解决方案。其峰值电流模控制确保快速瞬态响应，多重保护机制增强系统可靠性，配合SOP-8封装优化空间利用率，助力客户在高噪声环境中实现精密电源管理。
