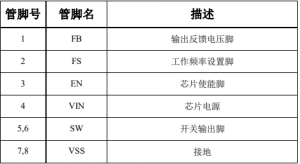

## 芯片封装及管脚定义

## 芯片概述

TX4143B是一款支持2.5A峰值输出的同步降压转换器，集成高效40V/3A MOSFET。在6-40V宽输入范围下提供高达93%转换效率，通过FS脚外接电阻可实现140-500kHz开关频率编程（悬空时默认140kHz）。内置0.6ms软启动、热关断（165℃触发）及逐周期限流（4.2A阈值），静态电流仅0.15mA（EN使能时），是工业电源与智能设备的理想选择。

## 应用原理解析

TX4143B 运用峰值电流模控制技术，通过 FB 引脚检测输出电压，按 VOUT=0.82V×（1+R1/R2）计算并动态调节 PWM 占空比，最高可达 95%；同时利用智能频率调节功能，借助 FS 脚电阻设定开关频率，公式为 RFS=140/（fSW−140）单位 MΩ。其工作循环为时钟上升沿触发 MOSFET 开启，当叠加斜波补偿的电流检测信号超过 EA 输出时关断。此外，该芯片具备完善的保护机制，包括逐周期限流（峰值电流＞4.2A 时关断）、热关断（结温＞165℃强制停机，20℃迟滞恢复）以及欠压锁定（输入＜5.5V 关闭，700mV 迟滞）。

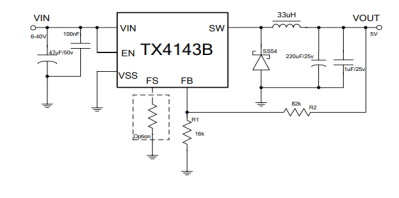

## 典型应用图：

## 注意事项

*  频率编程：通过FS脚电阻调节开关频率（例：470kΩ对应450kHz）；

*  电感选型：按电感公式计算，额定电流≥负载电流125%；

*  电容配置：输入-47μF电解电容 + 100nF陶瓷电容（紧靠VIN引脚），输出-220μF低ESR电解电容（并联陶瓷电容降纹波）；

*  布局关键：功率环路（输入电容→MOS→二极管）路径最短化，VIN脚100nF电容需贴近芯片，SW走线远离FB反馈网络；

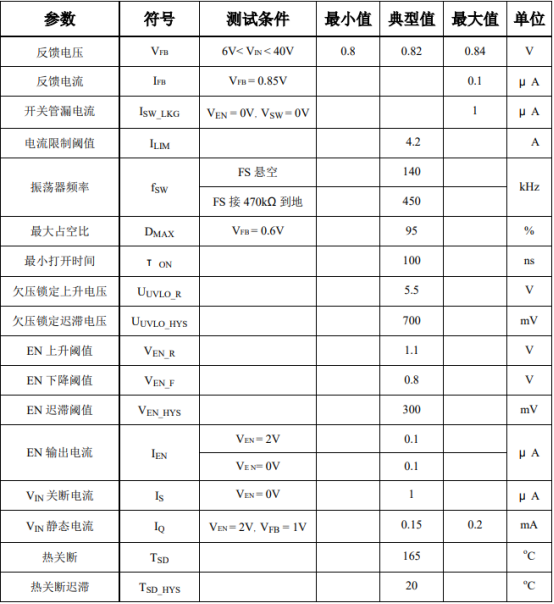

注：电气特性

（工作条件：TA = 25℃，VIN = 12V，除非另有说明）

结语：

TX4143B凭借可编程开关频率、40V耐压能力及93%高转换效率，为工业电源、车载设备提供极致灵活的解决方案。其峰值电流模控制确保快速瞬态响应，多重保护机制增强系统可靠性，配合SOP-8封装优化空间利用率，助力客户在EMI敏感环境中实现精密电源管理。
