简述：

TX4220是一款专为升压、升降压开关电源设计的专用DC-DC芯片， 芯片内置100V/5A 功率管。

TX4220 典型应用支持 5-36V 输入电压范围。输出电压小于 100V。

芯片采用固定频率的 PWM 控制方式并在轻载条件下自动降频提高转换效率。

芯片内置高精度误差放大器，振荡器，以及频率补偿电路，简化了外围设计。

芯片内置过流保护以及 EN 脚关断功能。

芯片工作频率可通过一个外接电阻调节，方便根据不同应用设置系统工作频率。

TX4220内部集成了软启动以及过温保护电路，减少外围元件并提高系统可靠性。

TX4220 采用 ESOP8 封装。散热片内置接 SW 脚。

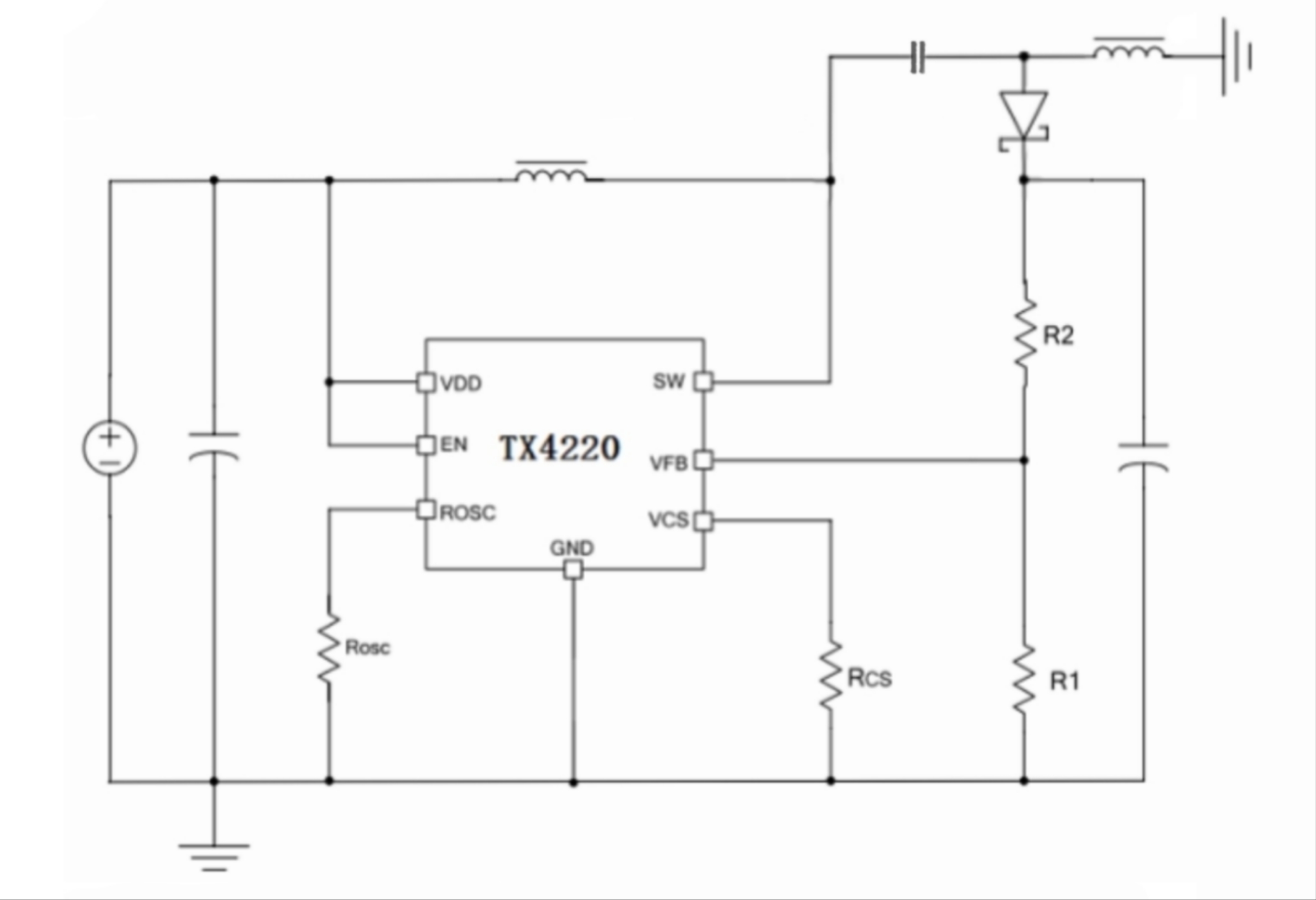

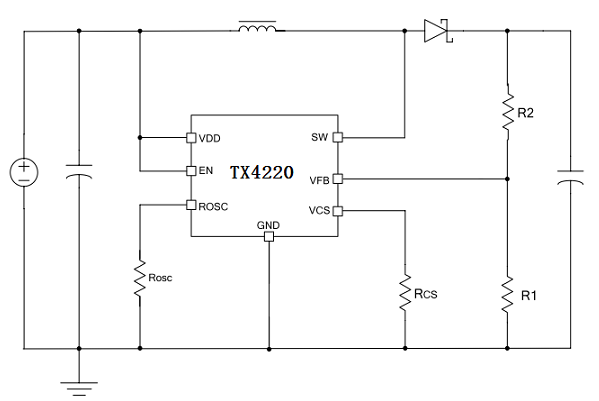

典型应用：

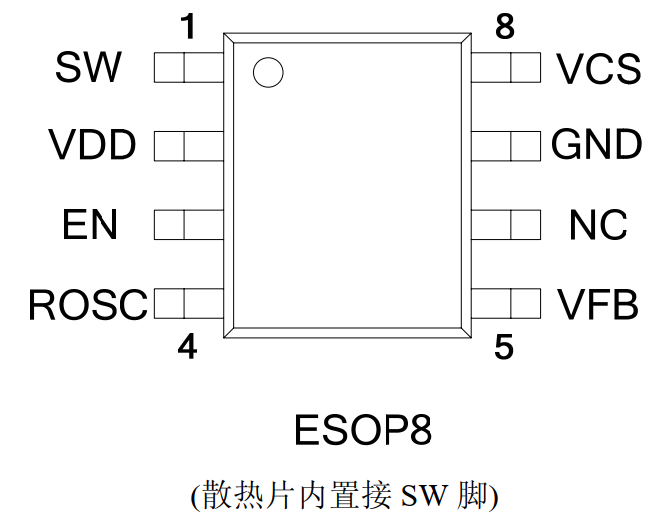

封装：

输入电压 ：5V - 36V

输出电压 ：< 100V

输出电流 ：< 2.5A

静态电流 ：75uA

开关频率：固定、可调

驱动方式：内置MOS、PWM

整流方式：同步整流

封装：ESOP-8

→ TX4220_DS01CN-2204版
