TX4151是一款微型SOP-8封装、高效率、可调限流的40V 1.5A降压型DC-DC转换芯片。

芯片内部包括误差放大器、振荡器、电流比较器、斜坡补偿、电流采样、逻辑驱动等模块，

电流误差放大器的内部集成，使得该芯片可以实现恒压恒流控制。

TX4151峰值电流模式的PWM控制环路以及补偿网络的外部可调，使该芯片可在宽负载范围内提供稳定的输出电压。

电流采样端的引出，通过设定采样电阻值，可以简单、精确地实现限流值的外部调节。

TX4151导通电阻100mΩ的PMOS开关管的内部集成，提供了高的转换效率;内部3A的限流值以及短路 保护、过温保护。

避免了芯片在超负荷负载或者温度过热时受到损坏。

120KHz的高频率以及微型SOP-8封装，最大限度的减小了整 体解决方案的占板面积。

主要特点：
限流可调，最高可达1.5A的输出电流能力
效率高达90％
+8V~+40V的输入工作电压范围
120KHz开关频率，降低EMI的抖频技术
输出短路保护功能
输出电压导线电阻损耗补偿
过温保护

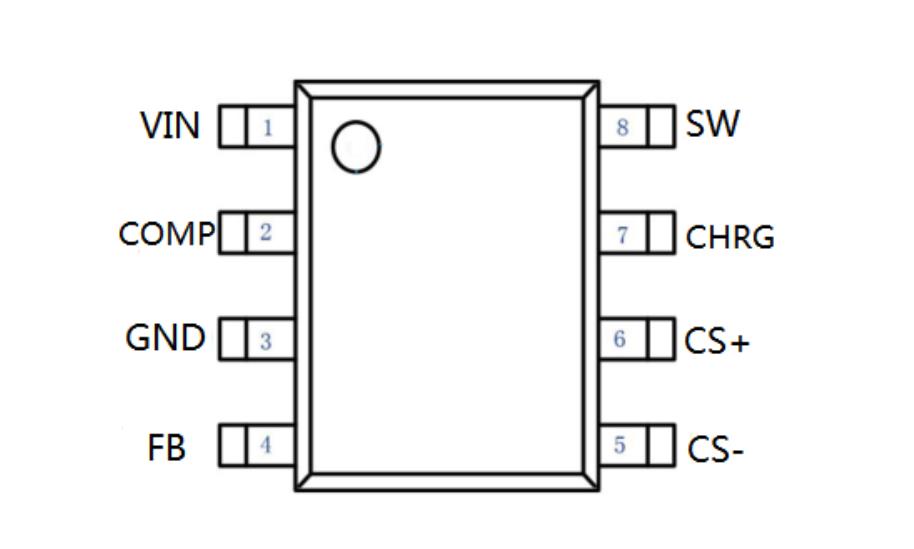

纤小型 SOP-8 封装

输入电压：+8V~+40V
输出电压：0.8～6.5V
输出电流：1.5A
静态电流：60uA
开关频率：120KHz
内置MOS：内置
封装形式：SOP-8

汽车应用领域
镍锰、镍铬电池充电
可调限流的降压型DC-DC
可调电流源
