简述:

TX6143是一款连续电感电流导通模 式的降压型LED恒流驱动器,用于驱动一个或多个LED灯串。

TX6143工作电压从5.5v到60v, 提供可调的输出电流,最大输出电流可达到1.2A。

根据不同的输入电压和外部器件, TX6143可以驱动供高达数十瓦的LED。

TX6143内置功率开关,采用高端电流检测电路,以及兼容PWM和模拟调光的调光脚DIM。

当DIM脚电压低于0.3v时输出关断,进入待机状态。

TX6143内置过温保护电路,当芯片达到过温保护点进入过温保护模式,输出电流逐渐下降以提高系统可靠性。

TX6143采用专利的电路架构使得在低压差工作时输出电流无过冲,提高 LED 工作寿命,

TX6143采用专利的恒流电路 具有优异的负载调整率和线性调整率。

TX6143采用 SOT89-5 和 ESOP8 封装。



典型应用:

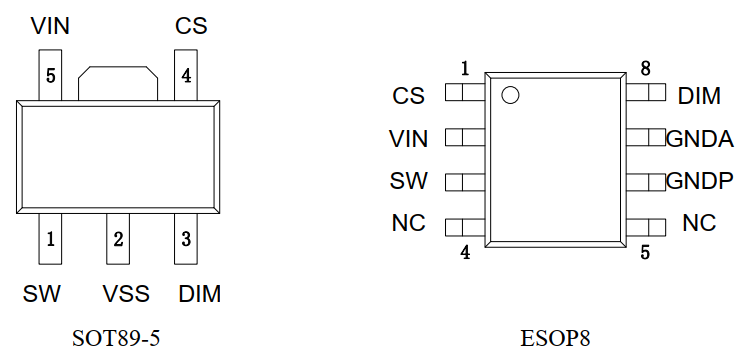

封装:




输入电压 :5V - 60V

输出电压 :Vi + 0.8V

输出电流 :1.2A
