简述:

TX6410B是一种带PWM调光功能的线性降压LED恒流驱动器芯片, 仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路, 调节该外接电阻可调节输出电流,输出电流范围为10~2000mA。

TX6410B内置30V 50毫欧MOS。

TX6410B内置过热保护功能, 可有效保护芯片, 避免因过热而造成损坏。

TX6410B具有很低的静态电流, 典型值为 60uA。

TX6410B带 PWM 调光功能, 可通过在 DIM 脚加 PWM 信号调节 LED 电流。

TX6410B采用ESOP8 封装。 外露散热片接 LED 脚。

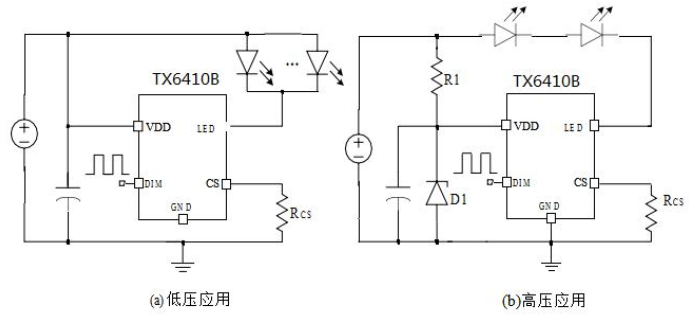

典型应用:

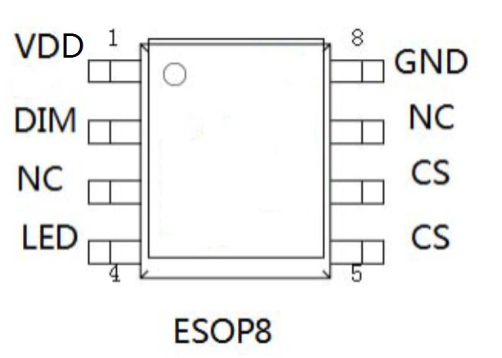

封装:




输入电压 :2.5V - 30V

输出电压 :< Vi

输出电流 :< 2A

静态电流 :49uA

开关频率:最大 99%

驱动方式:内置MOS

PWM调光

封装:ESOP-8
