应用说明
TX5817是一款宽电压输入，专门为双节锂电池充电的充电管理芯片，兼容 5V，9V 适配器。TX5817内部
充电频率可以达到1.1MHz，充电电流可以通过外置ISET脚位对地电阻来设定。同时具有过压关断，过温
关断，以及输入功率保护的功能。
特性
内置 OVP
高至 26V 输入耐压，极佳的抗浪涌能力
自动识别 5V 或者 9V 充电器接入
输入电流的自适应功能
极少的外围，支持 2.2μH 电感
电池充电电流最高可达 1.5A
充电恒流值可调
涓流、恒流、恒压三种充电模式
充电状态指示
NTC 电池高低温保护
抖频设计超低 EMI
内置欠压保护，过温保护
无铅无卤封装，ESOP8
应用
蓝牙音响
对讲机
智能家居
电动工具
概述
TX5817是一款宽电压输入，专门为双节锂电池设计的充电管理芯片，兼容 5V，9V 适配器。在 5V 供电的情况下，实现升压充电，电池端最大充电 电流 1.5A，在9V 供电的情况下，实现降压充电， 电池端最大充电电流 1A，充电电流可以通过外置电阻 RSET 来设定。 高充电效率可以增加充电电流，减少充电时间，非常小的满电截止电流，可以让电池充得更饱，涓流充电可以提高电池使用寿命。
TX5817可以根据适配器的电流供应能力来自动调整充电电流，既能确保输入适配器不会出现过载现象，又能发挥适配器的最大电流能力，可适用于各种直流设备以及标准 USB 充电设备。其他特性包括输入欠压保护，过压保护，电池温度检测，过热保护，自动再充电和充电状态指示。

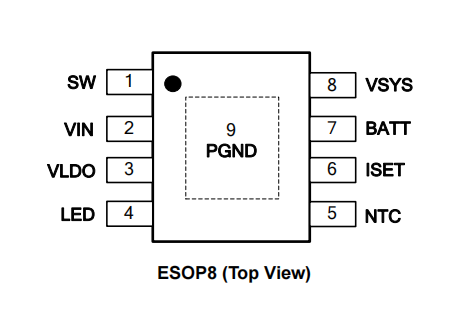

TX5817 采用底部带有散热片的 ESOP8 封装，较少的外部元件数目使其成为便携式应用方案的 最佳选择。
