电动车灯应用图V1.0

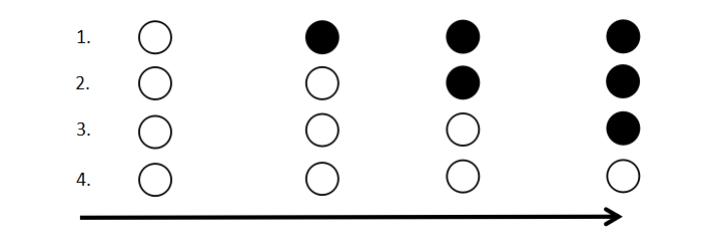

灯光流水图

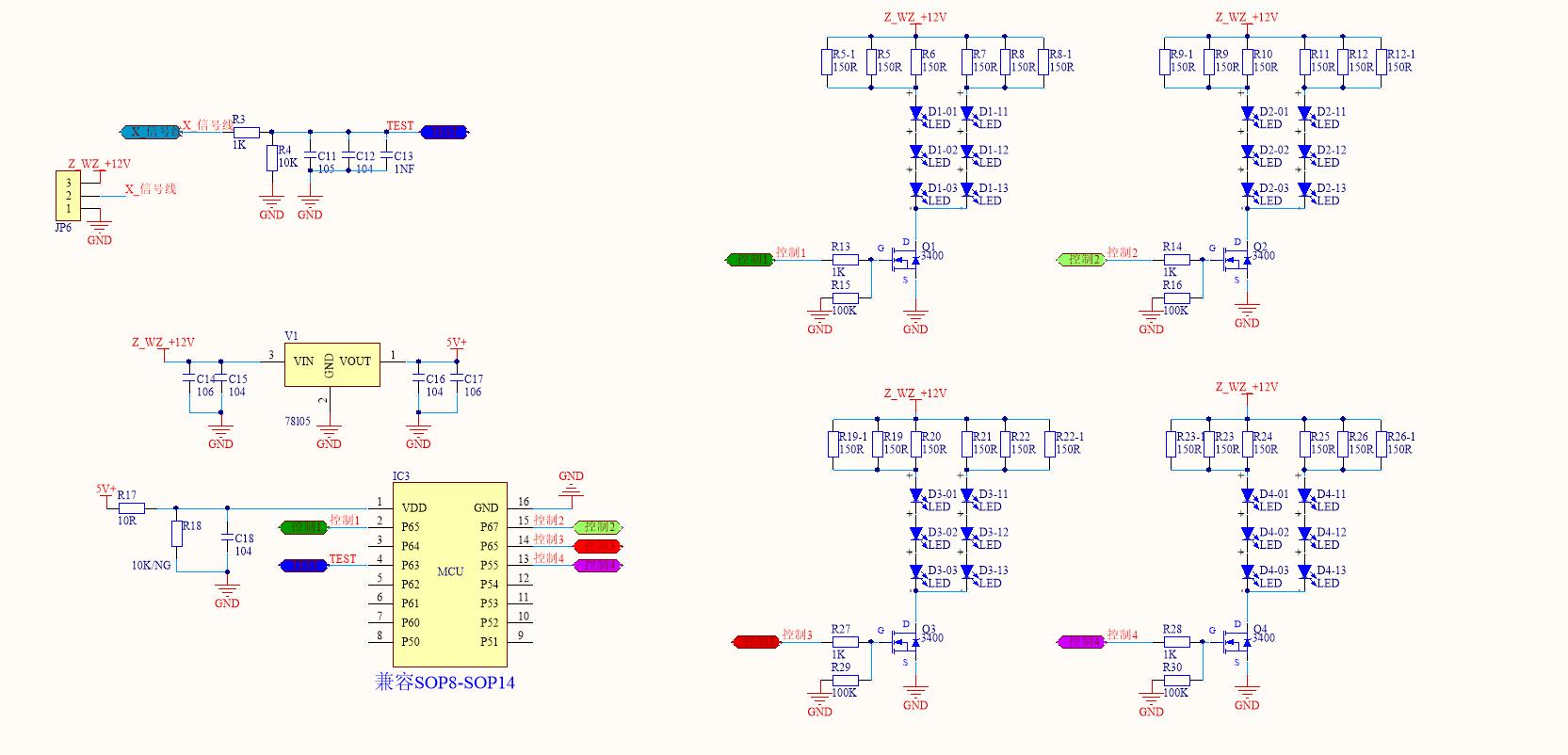

电动车灯原理图

典型应用-摩托、电动车灯功能描述：

       位置灯控制三根线：DC12V+ 、 信号线 、 GND ；DC12V+通电后完成流水功能保持常亮，流水时间为1-2 秒；流水功能只为位置灯上电完成后常亮，后有车身信号+或-控制常亮或呼吸灯循环。

       微控制器功能：

       A、车身信号线连接在GND时位置灯处于呼吸状态，循环保持10%-100%-10%-100%；

       B、车身信号+5V接入时，位置灯处于最高亮度。其他功能无体现。

       C、车身信号电压为+5V高电位和 GND低电位。
