基于芯鼎盛TX4210设计的DC-DC升压芯片DEMO说明

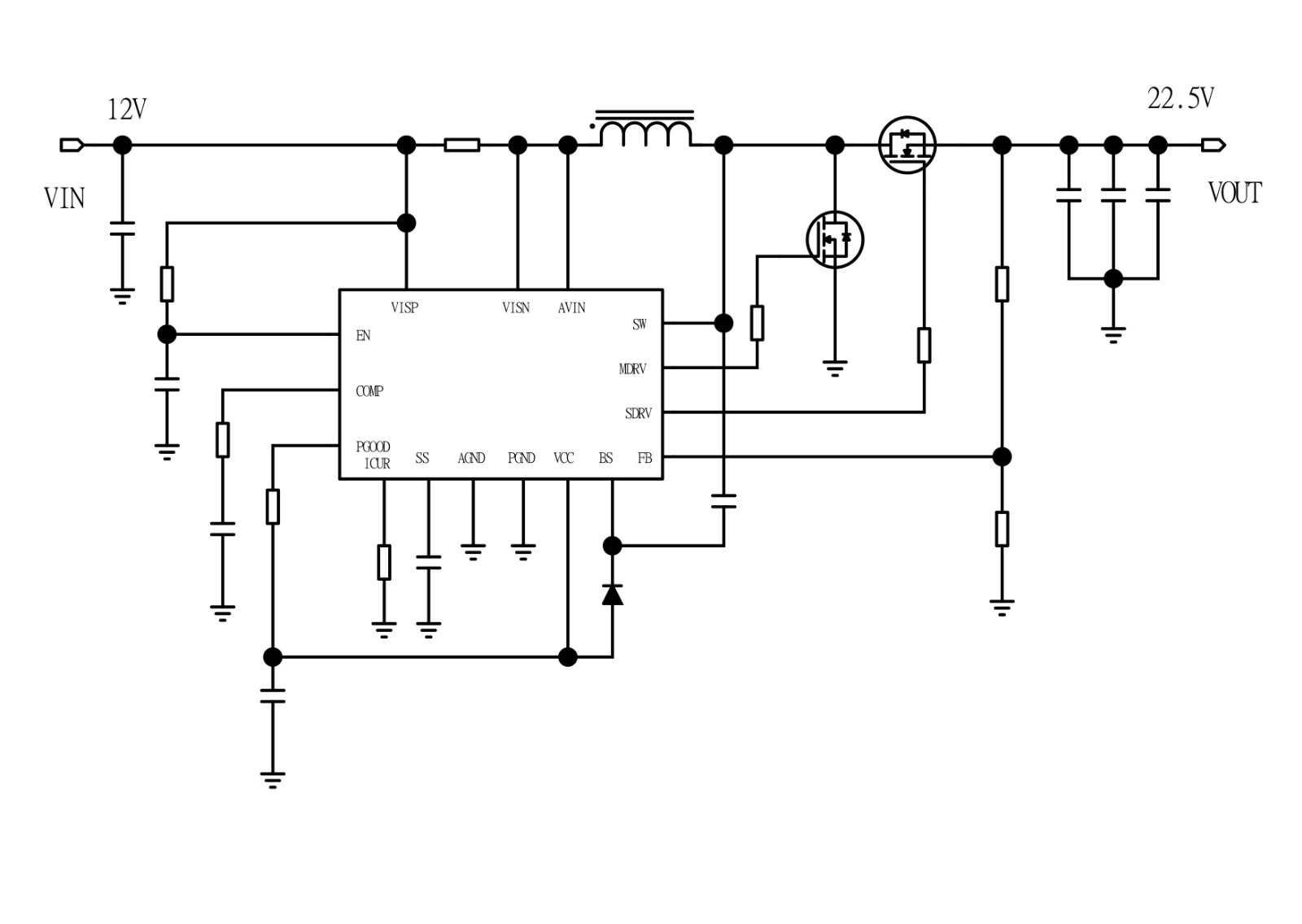

DC-DC升压芯片TX4210原理图

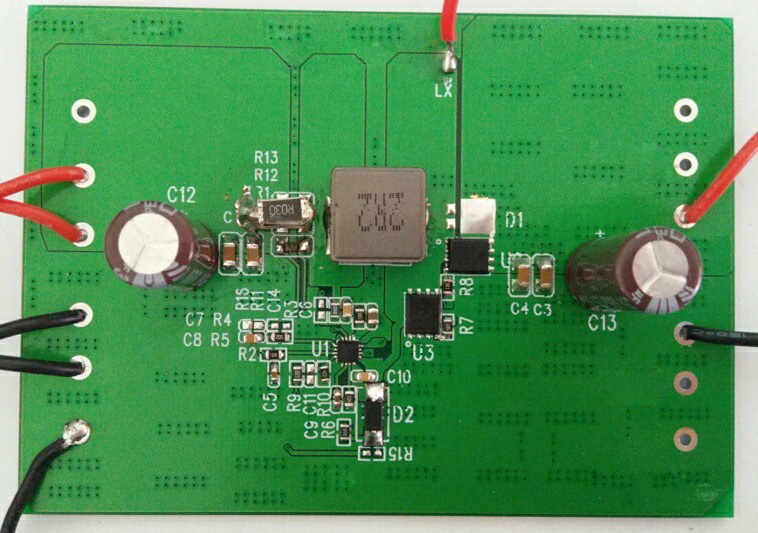

DC-DC升压芯片TX4210电路板

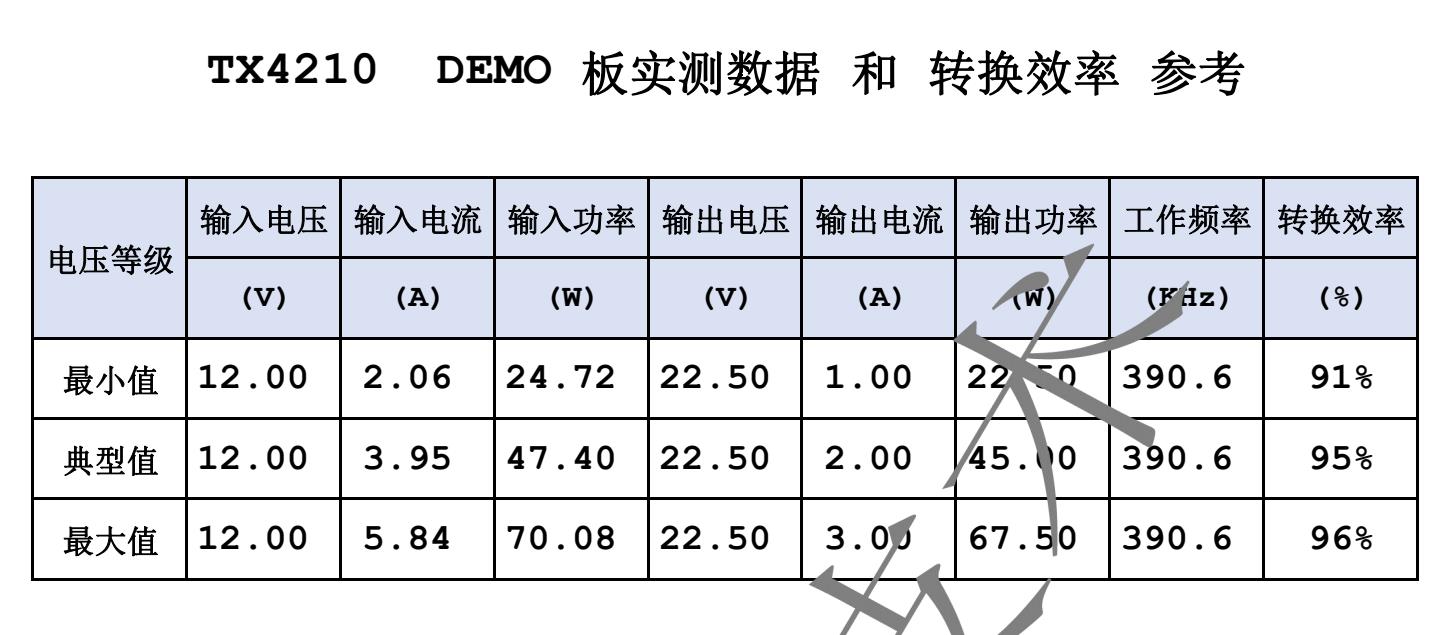

TX4210 DEMO 板实测数据 和 转换效率 参考

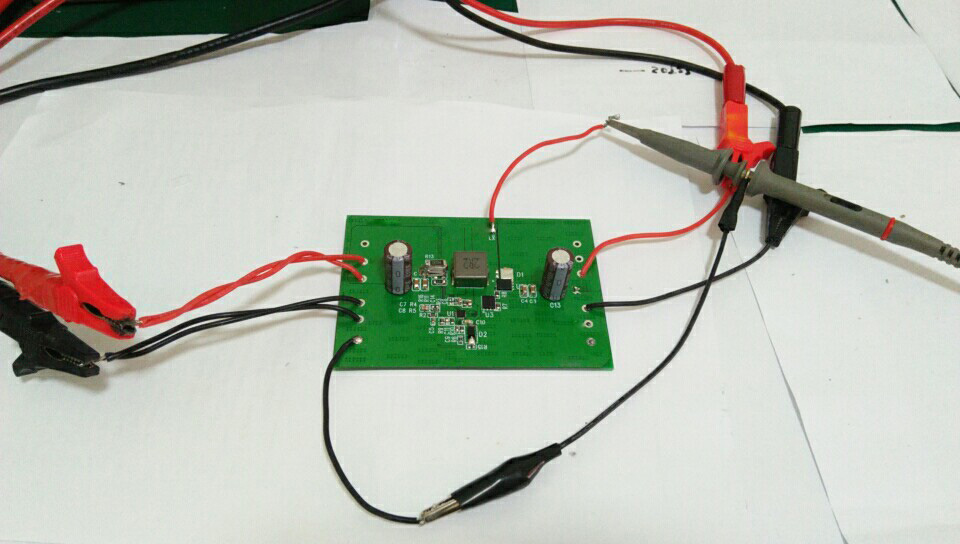

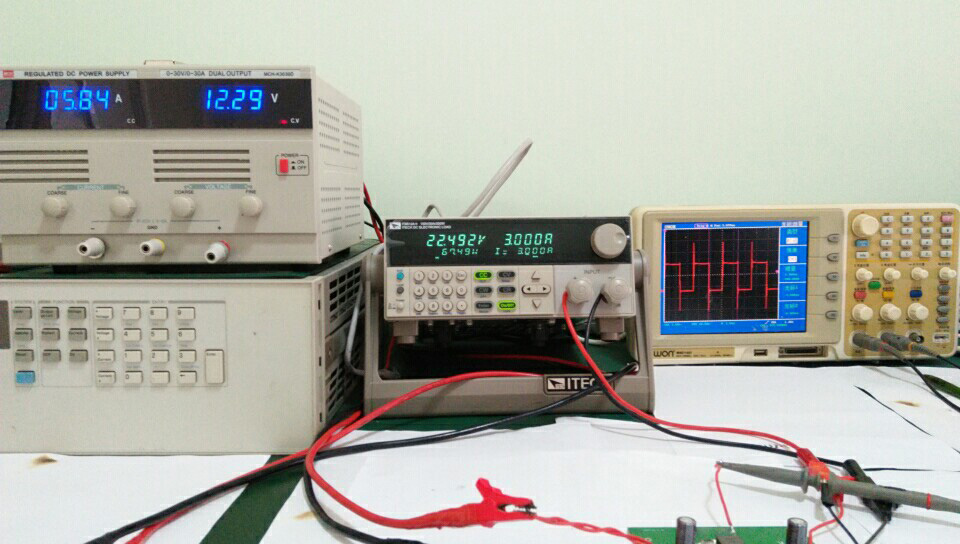

DC-DC升压芯片TX4210电路测量

    本 DEMO 为 TX4210 制作的演示板，用于 DC 输入 12V，输出电压22.5V，输出电流 3A 的应用演示，最高转换效率高达 96%。本电路固定工作频率是：390.6KHz。输出22.5V/3A 。
