产品:TX-P01I83

TX-P01I83 是以 EPROM 作为存储器的 8 位单片机,专为多 IO 产品的应用而设计,例如遥控器、风扇/灯光控制或是 玩具周边等等。采用 CMOS 制程并同时提供客户低成本、高性能等显着优势。TX-P01I83 核心建立在 RISC 精简指 令集架构可以很容易地做编程和控制,共有 55 条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令

时钟能完成,可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

在 I/O 的资源方面,TX-P01I83 有 6 根弹性的双向 I/O 脚,每个 I/O 脚都有单独的寄存器控制为输入或输出脚。而且 每一个 I/O 脚位都能相关的寄存器达成如上拉或下拉电阻或开漏(Open-Drain)输出。此外针对红外线摇控的产品方 面,TX-P01I83 内置了可选择频率的红外载波发射口。

TX-P01I83 有两组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外 TX-P01I83 提供一 组 8 位的 PWM 输出或者蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。

TX-P01I83 采用双时钟机制,高速振荡时钟或者低速振荡时钟都由内部 RC 振荡输入。在双时钟机制下,TX-P01I83 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模 式(Halt mode),可节省电力消耗,延长电池寿命。

在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒 TX-P01I83 进入正常操作模式(Normal mode)或慢速模式(Slow mode)来处理突发事件。


一个蜂鸣器输出(BZ1)。

 38/57KHz红外线载波(IR)频率可供选择,同时载波之极性也可以通过寄存器选择。

 内置上电复位电路(POR)。

 内置低压复位功能(LVR)。

 内置看门狗计时(WDT),可由配置字节(Configuration Word)控制开关。

 双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。

 高速振荡时钟:I_HRC (内部 1~20MHz高速RC振荡)

 低速振荡时钟:I_LRC (内部 32KHz低速RC振荡)

 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、待机模式 (Standby mode)与睡眠模式(Halt mode)。

 五种硬件中断:

 Timer0 上溢中断。

 宽广的工作电压:(指令时钟为 4 个CPU时钟,亦即 4T模式)

 2.0V ~ 5.5V @系统时钟≦8MHz。

 2.2V ~ 5.5V @系统时钟>8MHz。

 宽广的工作温度:-40°C ~ 85°C。

 1Kx14 位的程序存储器空间。

 48 字节的通用数据寄存器空间。

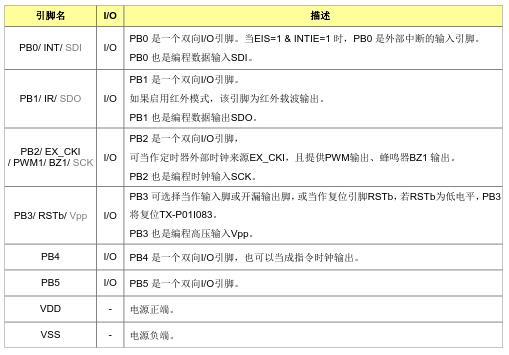

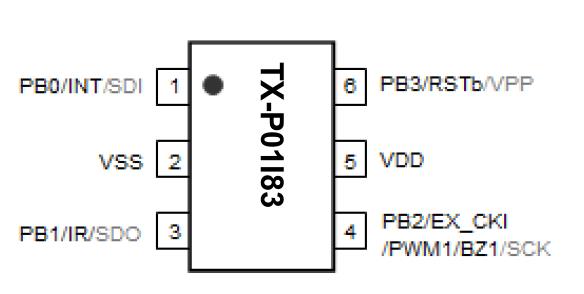

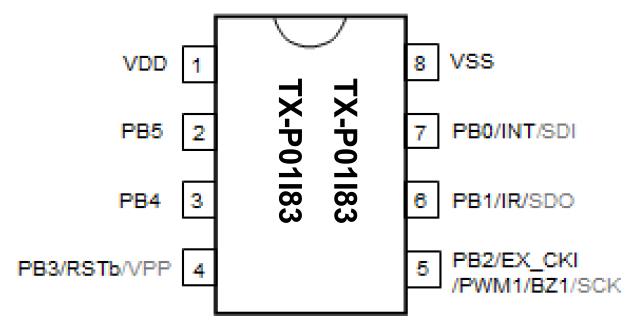

 6 根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]。

 PB[3:0]可选择输入时使用内部下拉电阻。

 PB[5:4]及PB[2:0]可选择内部上拉电阻或开漏输出(Open-Drain)。  PB[3]可选择当作输入或开漏输出(Open-Drain)。

 8 级深度硬件堆栈(Stack)。

 存取数据有直接或间接寻址模式。

 一组 8 位上数定时器(Timer0)包含可编程的预分频器。

 一组 8 位下数定时器(Timer1)可选自动重载与连续下数计时。

 一个 8 位的脉冲宽度调变输出(PWM1)。

 Timer1 下溢中断。

 WDT中断。

 PB输入状态改变中断。

 外部中断。

 TX-P01I83在待机模式(Standby mode)下的五种唤醒中断:

 Timer0 上溢中断。  Timer1 下溢中断。  WDT中断。

 PB输入状态改变中断。

 外部中断。

 TX-P01I83在睡眠模式(Halt mode)下的三种唤醒中断:

 WDT中断。

 PB输入状态改变中断。

 外部中断。









在智能仪器仪表,智能照明,家电家居,玩具类应用于各个行业.单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点,结合不同的电子产品功能,控制IO的输入输出,电平的高低,定时,中断,来实现产品的不同功能,自带C语言编译器,仿真器等开发工具.
