简述：

TX645是一个内嵌全速USB接口具有低功耗和高速CMOS工艺的8位微处理器。 它的操作核心

由RISC类体系结构实现。 有3个脉冲宽度调制输出和1个SPI的通迅接口。 同时也增强了单片机的

其它内部特性， 如暂停、 唤醒功能、 振荡器选择和可编程分频器等， 增加了单片机的使用灵活

度， 而这些特性也同时保证实际应用时只需要最少的外部器件， 进而降低了整个产品的成本。

此单片机广泛被应用在马达驱动、 工业控制、 消费性产品和子系统控制器等场合。

采用 16 位精简指令集并拥有高达 256 字节的 RAM, 程序可方便的访问控制器内部的 8192 *

16 bits ROM 空间及 RAM 空间而不需要执行繁琐的换页功能。 采用特殊功能寄存器与 RAM 统

一寻址的方式。

TX645是属于一次可编程(One-Time Programmable, OTP)单片机， 配合使用我们提供的程序

开发工具， 可简单有效的更新程序， 给设计者提供了快速有效的开发途径。

特征：

· 高性能、 低功耗的8位微处理器

· 先进的RISC结构

- 58条指令 – 大多数指令执行时间为单个指令周期

· 外设特点

- 兼容 USB V1.1 全速设备

- 兼容 USB HID 类设备

- 内建 3.3V LDO for USBPHY (D+, D-), 內核

- 内建 2.4V LDO for PLL

- 集成 SIE（Serial Interface Engine）、 FIFO

- 集成 PLL, 可编程 4X / 8X 倍频

- 支持 4 个端点（1 个控制端点+3 个 I/O 端点）， 支持端点型态(INT, BULK, ISO)， 每个端点

64 字节 FIFO.

- 自动处理 Transaction 协议， 降低软件开销

- 提供每个端点的硬件中断

- 软件可控制的 USB 连接与断开

- 一个具有预分频器及中断功能和时钟源选择与触发边沿选择的 8 位定时器

- 一个具有预分频器及中断功能的 8 位脉宽比较器

- 一个具有独立振荡器的内部看门狗

- 三个与 IO 口复用的外部中断输入

- 芯片内置电阻电容振荡器

- 烧录电路接口及程序代码保护功能

- 低电压偵測（LVD） 功能TX645 8-BIT MCU

- 低电压复位（LVR） 功能

- 45 I/O, 其中 P5, P6, P76, P77, P8, P9 具有唤醒功能

- 3 通道 8bits PWM/PTMR, PWM1 與 PWM2 可以設定串接成 1 通道 16bits PWM/PTMR

- 16 通道 10-bits ADC

- 1 个 SPI 接口

- 1 个 UART 接口

- 1 个 I2C 接口

- 1 个可编程 Reference level 输出.

· 特殊的处理器特点

- 上电复位及掉电检测

- 片内经过标定的 RC 振荡器

- 片内/片外有多个硬件中断源

1． 外部中断 3 组(INT1, INT2, INT3)。

2． TCC 溢出中断。

3． Timer1 比较器匹配中断。

4． IO 口改变中断（从睡眠模式唤醒）

5． SPI1 中断。

7． WDT timeout 中断。

8． UART 中断。

9． Low-voltage detection 中断。

10． PTMR1/PWM1, PTMR3/PWM3 比较器匹配中断。

11． PTMR2/PWM2 比较器匹配中断。

12． USB 中断。

13． ADC 中断。

14． I2C 中断。

- 16 级堆栈（CALL or PUSH）， 使用 32 * 8bit RAM（SRAM 中的高 32 位）

- 两种睡眠模式， 暂停与唤醒特性可以节省功耗

- 指令为 16 位宽， 对所有寄存器、 RAM 的访问都不需要分页； 程序 ROM 也不需要分页

- 表格读取功能

- 直接和间接数据寻址模式

- 位操作指令

- 编程选择振荡的起振时间

- 支持 GREEN mode, TCC, TMR1, PWMx 于 MCU 睡眠仍可工作, 并由 INTx, TCC 与 TMR1

可唤醒 MCU.

· 存储器

- 8K * 16bit 程序存储器（OTP ROM）

- 256 * 8bit 数据存储器

- 256 * 8bit 特殊功能寄存器

- 256 * 8bit USB 数据存储器

· IO 和封装

- 45 个可用 IOTX645 8-BIT MCU

· 适用的温度范围： -40 ~ 85°C

· 工作电压范围： 2.4 ~ 5.5V (MCU w/o USB peripheral), 3.3~5.5V (USB peripheral)

· 工作频率范围

i. 晶体类型： 在 5V 时 DC~12MHz, 在 3V 时 DC~12MHz， 在 2.4V 时， DC~8MHz.

ii. 内部 RC 类型： 有 8MHz、 4MHz、 1MHz、 455KHz 可以选。

· TX645 25°C 时的功耗：

1. 正常模式： 在 5V/4MHz 时， 小于 1.5mA

在 3V/32768 时， 典型 25uA

2. 睡眠模式： 小于 5uA

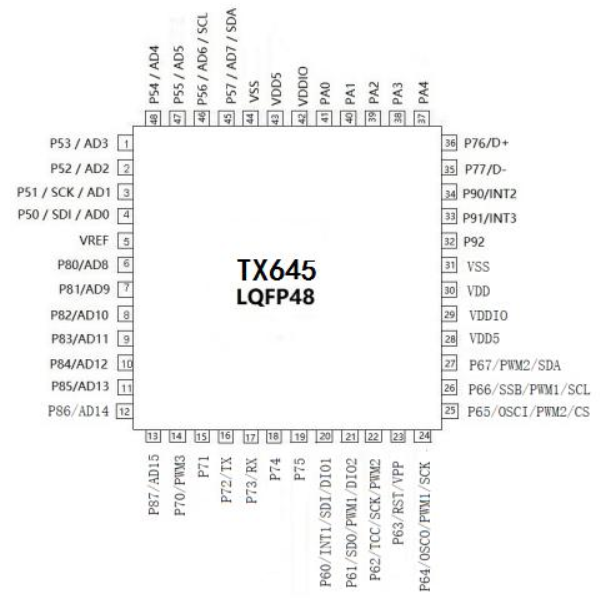

封装：

→ TX645_V1
