特性
内置 OVP
26V 输入耐压,极佳的抗浪涌能力
双节锂电池模式下,自动识别接入充电器是 5V 还是 9V
支持适配器电流的自适应功能
极少的外围,支持 2.2μH 电感
电池充满电截止电流 15mA
电池充满电电压精度±1%
电池充电电流最高可达 1.55A
充电效率高达 88%
充电恒流值可调
涓流、恒流、恒压三种充电模式
充电状态指示
NTC 电池高低温保护
抖频设计超低 EMI
内置欠压保护,过温保护

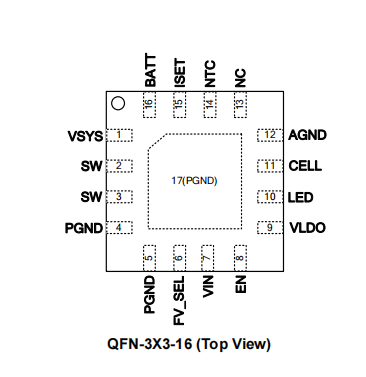

无铅无卤封装,QFN3×3-16

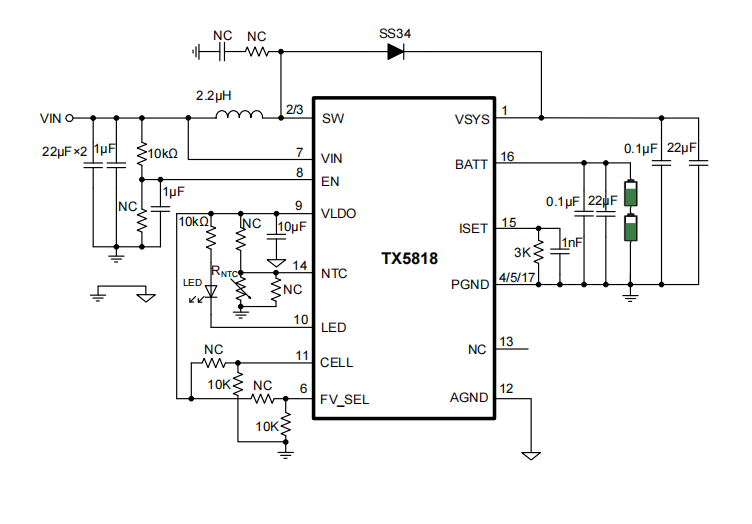

TX5818 是一款宽电压输入,可为双节锂电池串联 及三节锂电池串联充电的充电管理芯片,双节锂电池模式下,兼容 5V9V 适配器。在 5V 供电的情况下,对双节和三节锂电池实现升压充电。在9V供电的情况下,对双节锂电池实现线性降压充电。充电电流可以通过外置电阻 RSET来设定。 低阻抗的电源通路可以使充电效率更高,减少充电时间,提高电池使用寿命。
TX5818可以自适应适配器的电流供应能力来自动调整充电电流,既能确保输入适配器不会出现过载现象,又能发挥适配器的最大电流能力,所以适用于各种直流设备以及标准 USB 充电设备。
其他特性包括输入过压保护,电池温度检测、欠压保护、过热保护、自动再充电和充电状态指示。
TX5818 底部带有散热片的 QFN3×3-16 封装与较少的外部元件数目使其成为便携式应用的理想选择。
